Inverter Control Panel Specialist · 부산 본사 · 전국
오닉스엔지니어링은 인버터 제어반 하나에 집중합니다. 냉각탑·공조기·펌프·송풍기의 모터 회전수를 필요한 만큼만 돌리는 인버터(VVVF) 제어반을 설계하고 제작하고 설치하고 유지보수합니다. 서울·경기·인천·대구·부산·제주 등 전국 어디든 방문 점검은 무료이며, 절감 예측치와 투자 회수 기간을 계약 전에 먼저 제시합니다.
Inverter Platforms We Engineer With
어떤 목적으로 오셨나요?
시설 관리자, 설비 담당자, 제조사 구매 담당자, ESCO 사업자, 그리고 지금 당장 설비가 멈춘 분. 질문은 다르고, 오닉스의 답도 다릅니다.
건물 시설관리팀에서 가장 많이 찾으시는 서비스입니다. 무료 방문 점검 → 부하 분석 → 절감 예측치·회수 기간이 담긴 제안서. 먼저 1분 계산기로 대략의 절감액을 확인해 보세요.
절감액 계산해 보기냉각탑·공조기·펌프·송풍기 4개 시리즈와 공조기 히터제어 복합제어반. 7개 제조사 인버터 중 현장 조건에 맞게 선정하고, 귀사 도면과 통신 규격에 맞춰 제작합니다.
라인업 · 사양 보기냉각탑·공조기 제조사의 병행 공급처로, ESCO 사업의 동력 설비 부문 파트너로 참여합니다. 인버터 브랜드는 그대로, 한 대부터 시작합니다.
OEM · ESCO 협력 보기인버터 고장, 제어반 트립, 바이패스 전환. 전국 24시간 긴급 출동 체계로 대응합니다. 타사가 제작한 제어반도 진단·수리합니다.
010-7135-8901 바로 전화Nationwide · Free On-site Inspection
엔지니어가 직접 방문해 인버터·제어반·모터 상태를 점검하고, 절감 예측치와 회수 기간을 담은 제안서를 드립니다. 점검과 제안서는 무료이며, 시설관리팀의 문의가 가장 많은 서비스입니다.
왜 인버터인가 · 3제곱의 법칙
펌프와 팬의 소비 전력은 회전수의 세제곱에 비례합니다. 작은 감속이 큰 절감으로 돌아오는 이유는 마케팅이 아니라 물리 법칙입니다.
기존 방식은 가속 페달을 끝까지 밟은 채 브레이크로 속도를 조절하는 것과 같습니다. 모터는 항상 100%로 돌고, 필요 유량은 밸브와 댐퍼가 깎아냅니다. 인버터(VVVF)는 필요한 유량에 맞춰 회전수 자체를 낮추고, 최적점에서 운전합니다. 그 인버터를 현장에서 안전하게 운전하게 만드는 것이 인버터 제어반입니다.
| 모터 속도 | 전력 소비 | 절감률 |
|---|---|---|
| 100 % | 100 % | — |
| 80 % | 51 % | 49 % 절감 |
| 60 % | 22 % | 78 % 절감 |
냉각탑·펌프·송풍기·공조기에서 일반적으로 확인되는 절감 범위입니다.
대부분의 현장에서 회수 기간 내 절감액이 도입비를 넘어섭니다. 비용이 아니라 회수되는 투자입니다.
부드러운 기동으로 모터·베어링·배관에 가해지는 기계적 충격과 워터해머를 줄입니다.
급작스러운 ON/OFF 반복이 사라져 피크 전력이 낮아지고, 저속 운전 시 소음이 크게 줄어듭니다.
1분 절감액 계산기
설비 조건을 입력하면 3제곱 법칙 기준의 연간 절감 전력량과 전기료, 탄소 감축량을 바로 계산합니다.
연간 예상 전기료 절감
절감률 0% · 3제곱 법칙 기준
※ 정격 출력 기준의 이론 추정값이며, 실제 절감량은 부하 패턴·기존 제어 방식·계약 전력에 따라 달라집니다.
계산식: 연간 소비량 = 모터 용량 × 대수 × 일 운전시간 × 연 운전일수. 절감률 = 1 − (회전수 비율)³ − 인버터 손실 3%. 냉각탑·공조기·펌프·송풍기 등 가변 토크 부하에 적용되는 상사 법칙(Affinity Law)을 사용합니다. 정토크 부하(컨베이어·압축기 등)에는 적용되지 않습니다.
인버터 제어반 라인업 · Four Series

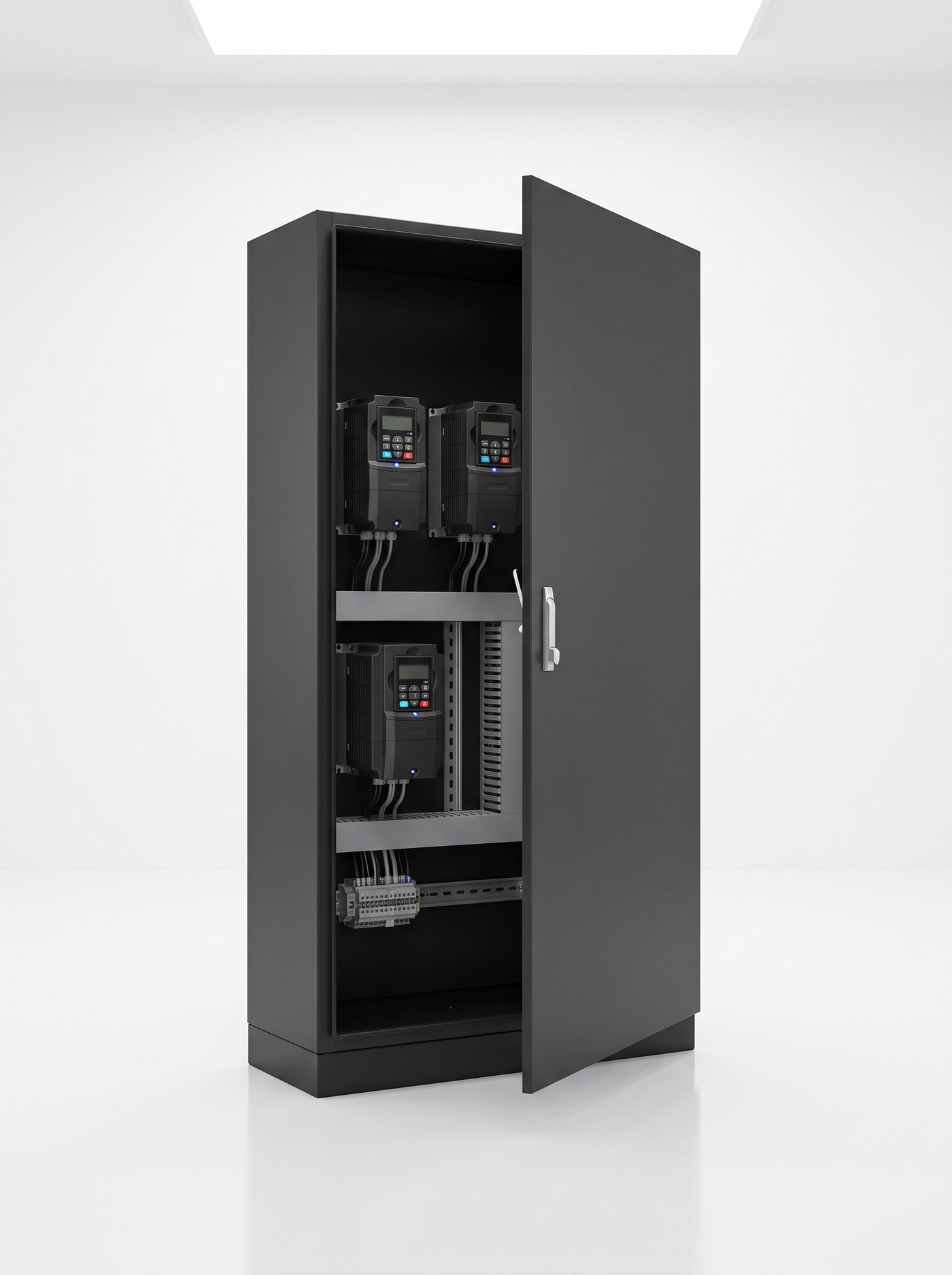

설비의 부하 특성에 맞춰 네 개의 시리즈로 설계됩니다. 인버터 플랫폼은 현장과 고객의 표준에 따라 7개 제조사 중에서 선정하며, 외함·보호회로·통신·제어 로직은 오닉스가 설계합니다. 공조기 팬 인버터와 전기 히터 제어를 한 반에 담은 복합제어반도 제작·시공합니다.

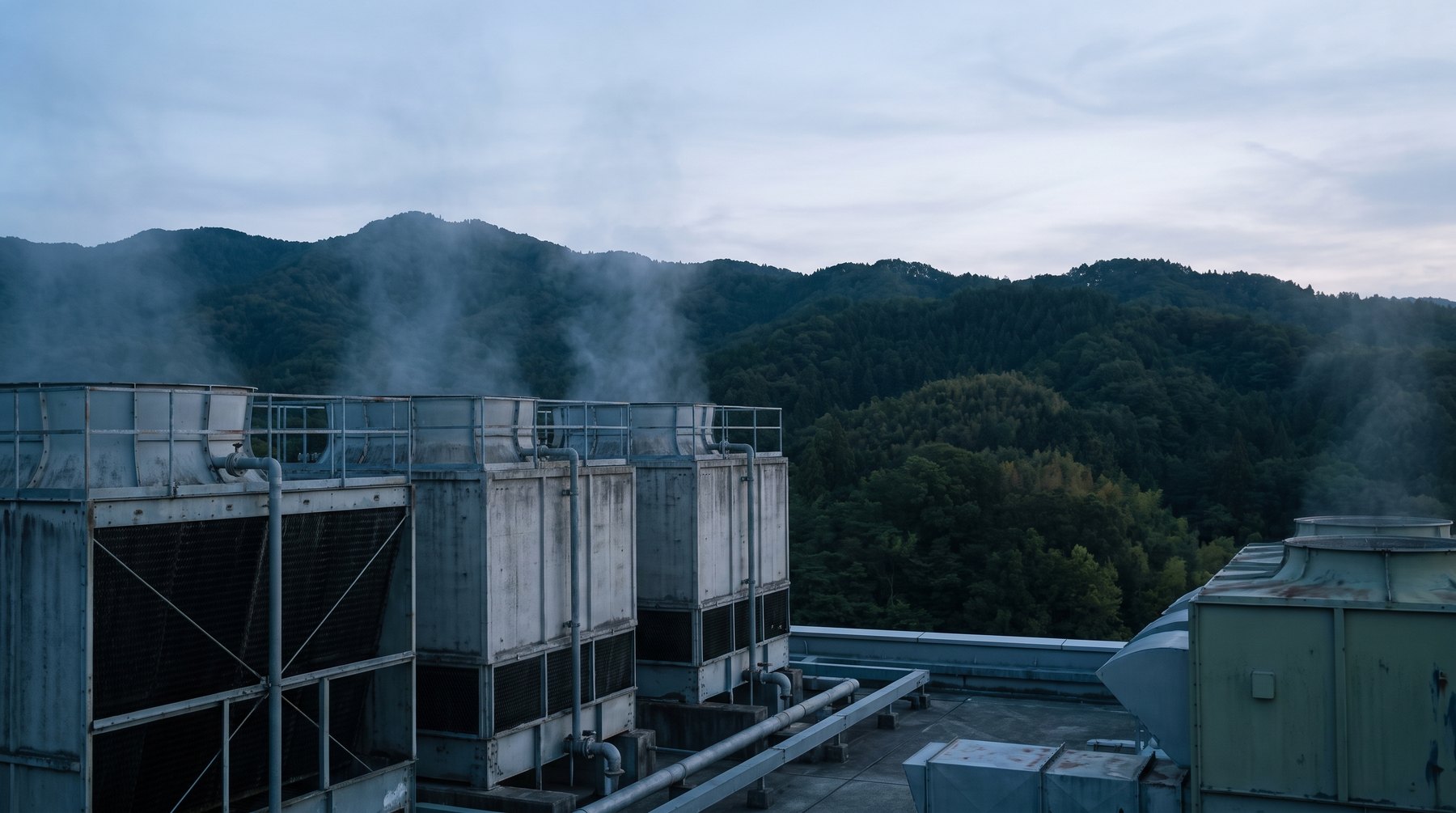

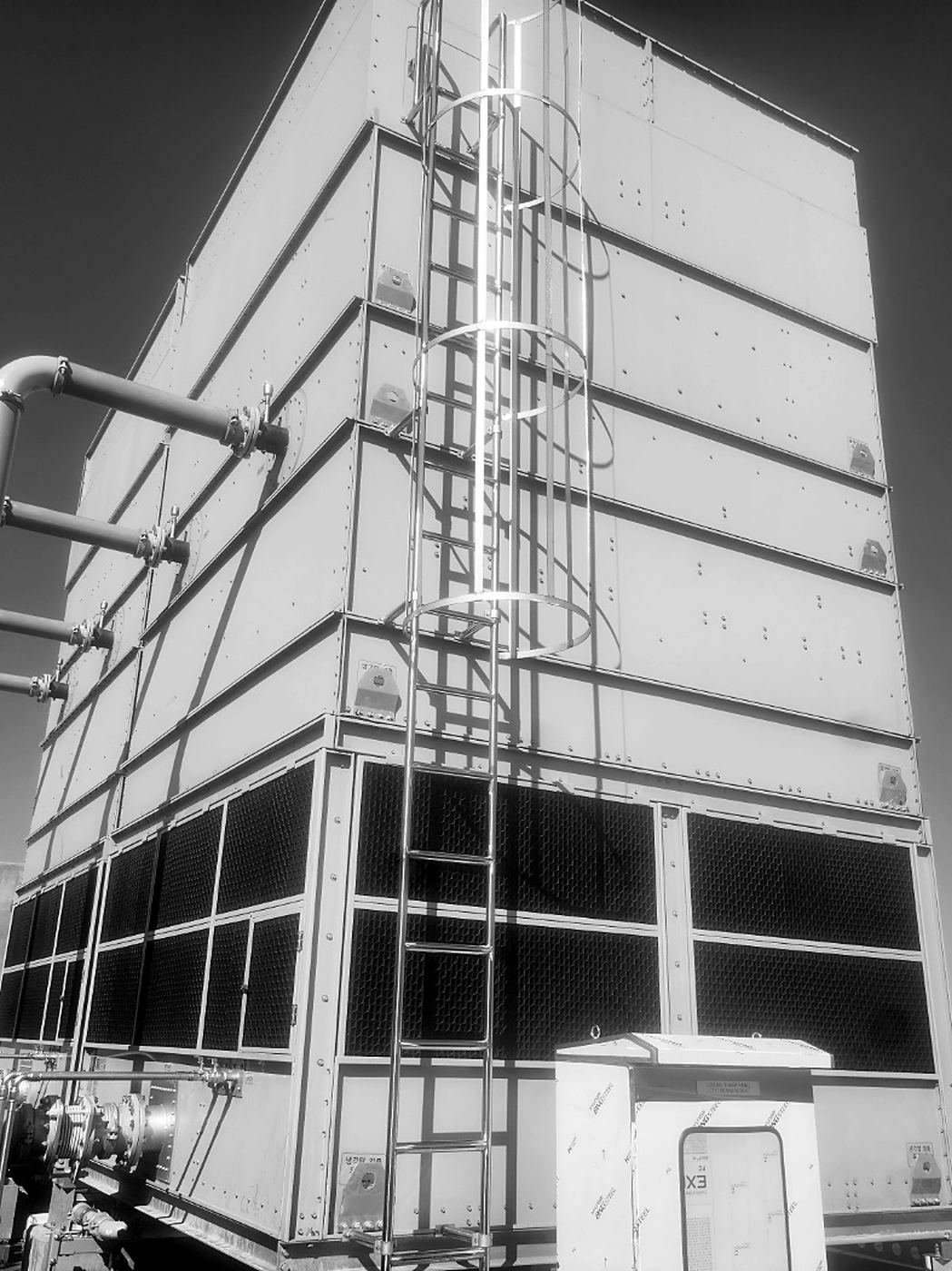

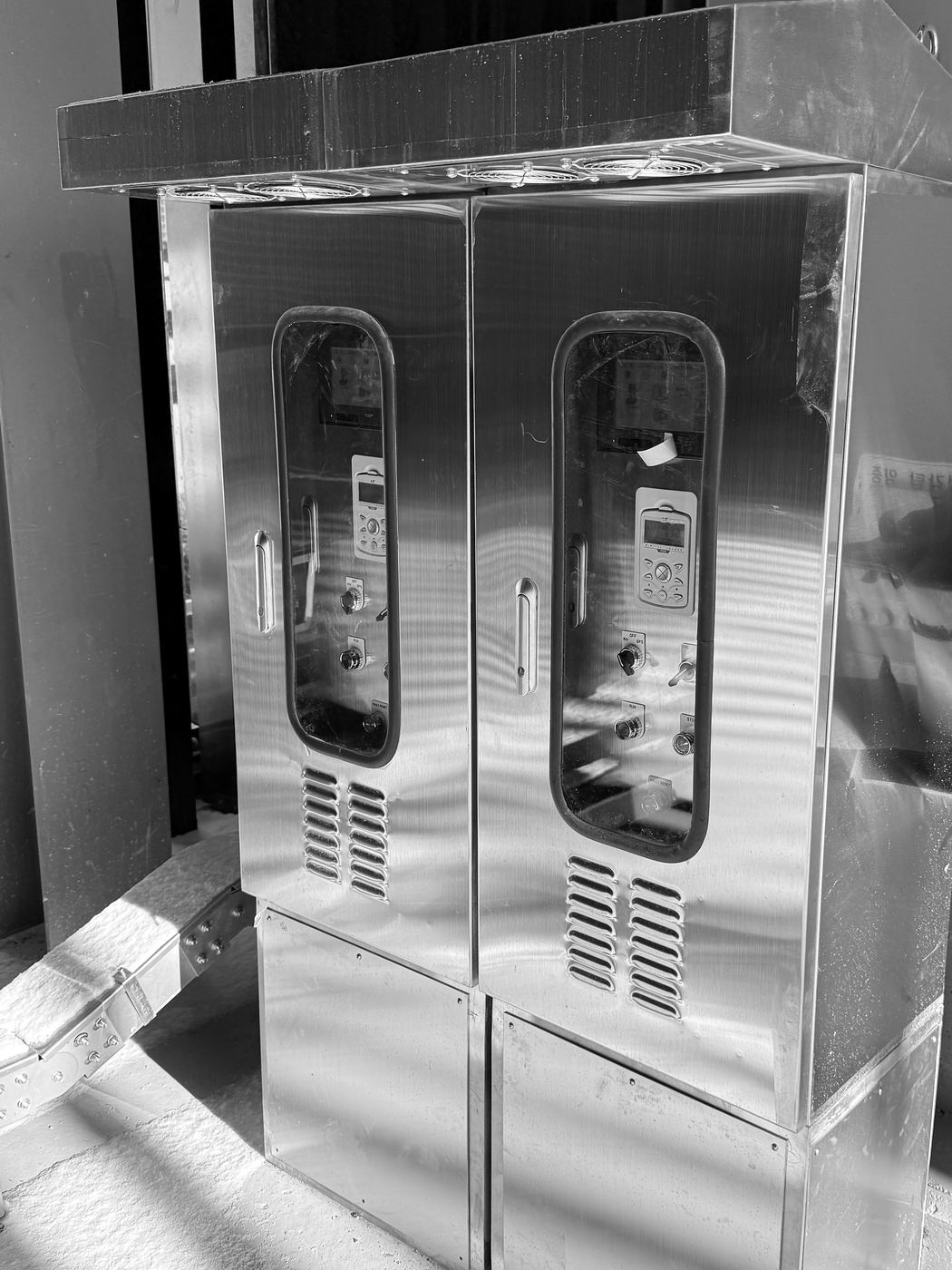

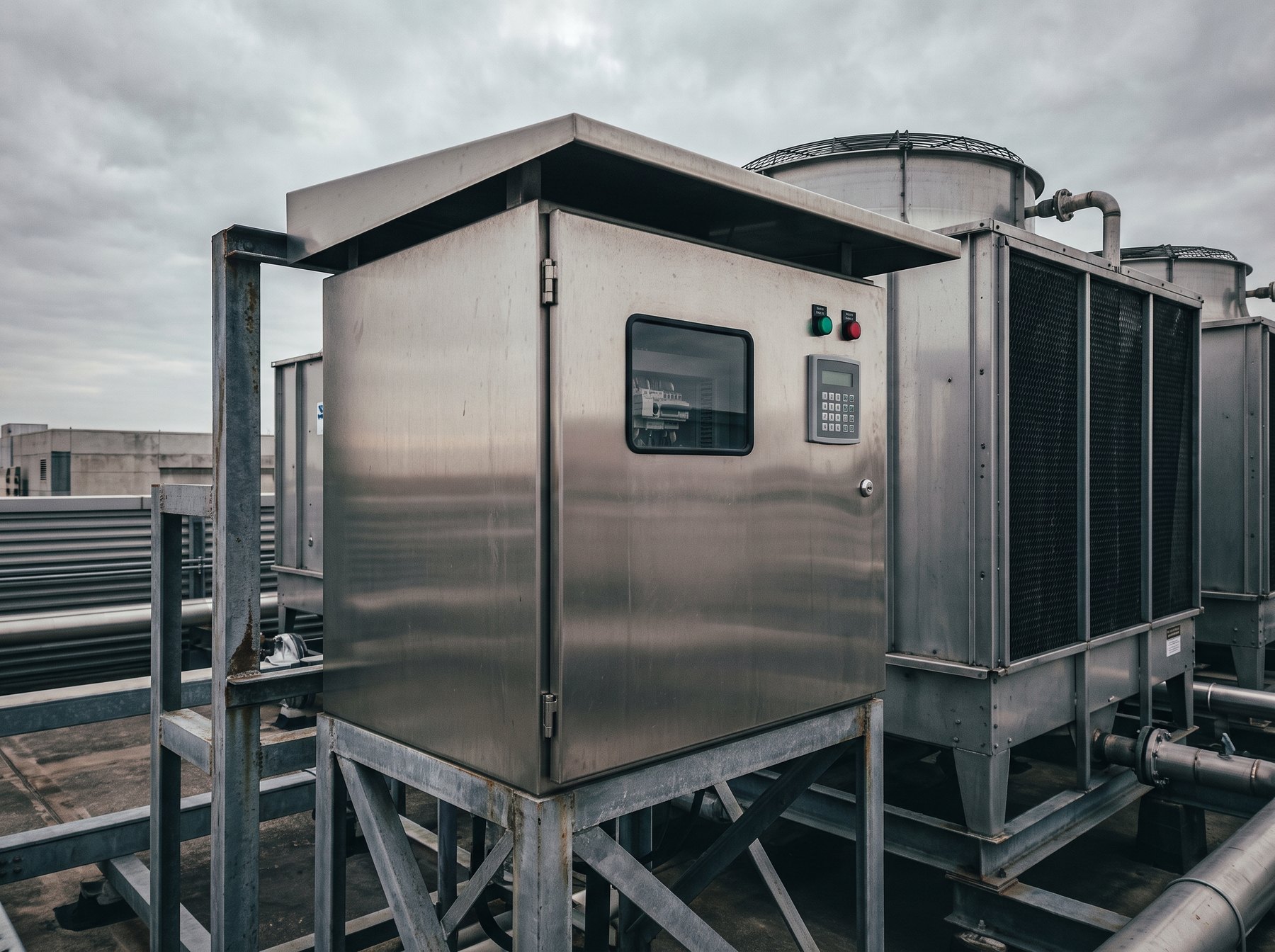

Cooling Tower냉각탑 팬을 냉각수 출구 온도에 맞춰 연속 제어하는 인버터 제어반입니다. 옥외 설치를 전제로 외함과 방열을 설계했으며, 다셀 냉각탑의 팬을 순차·균등 운전해 특정 셀의 편마모를 막습니다.

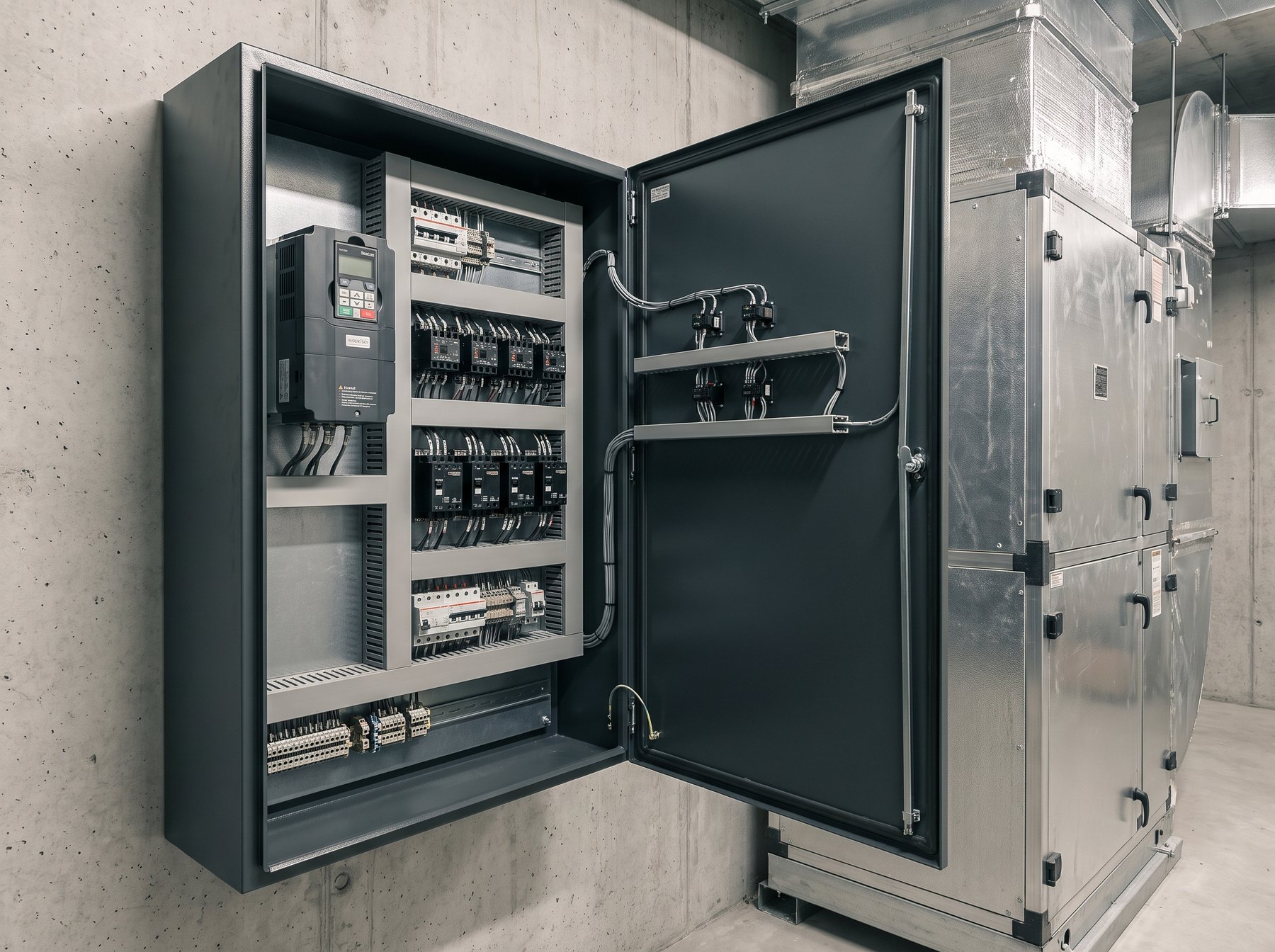

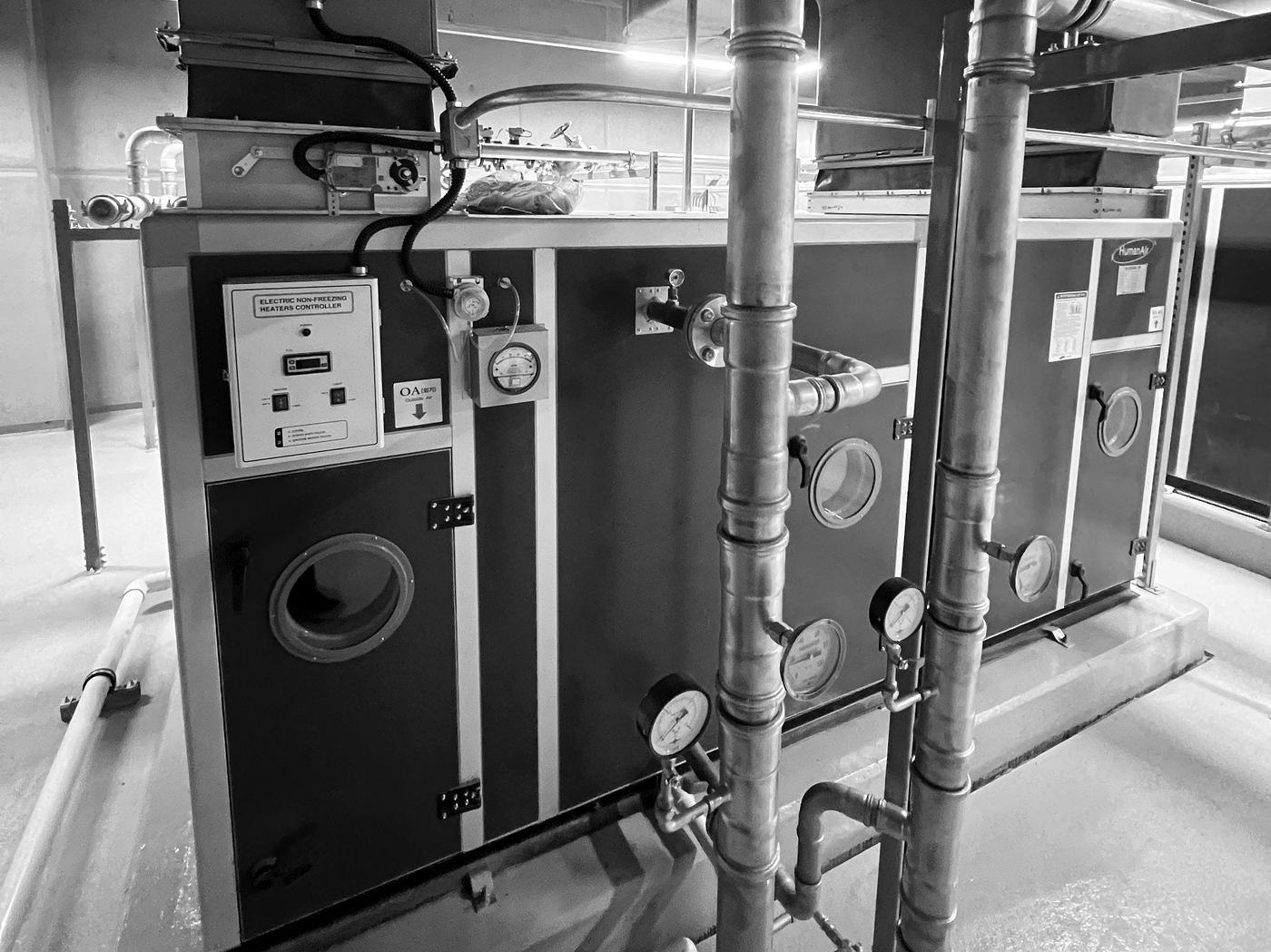

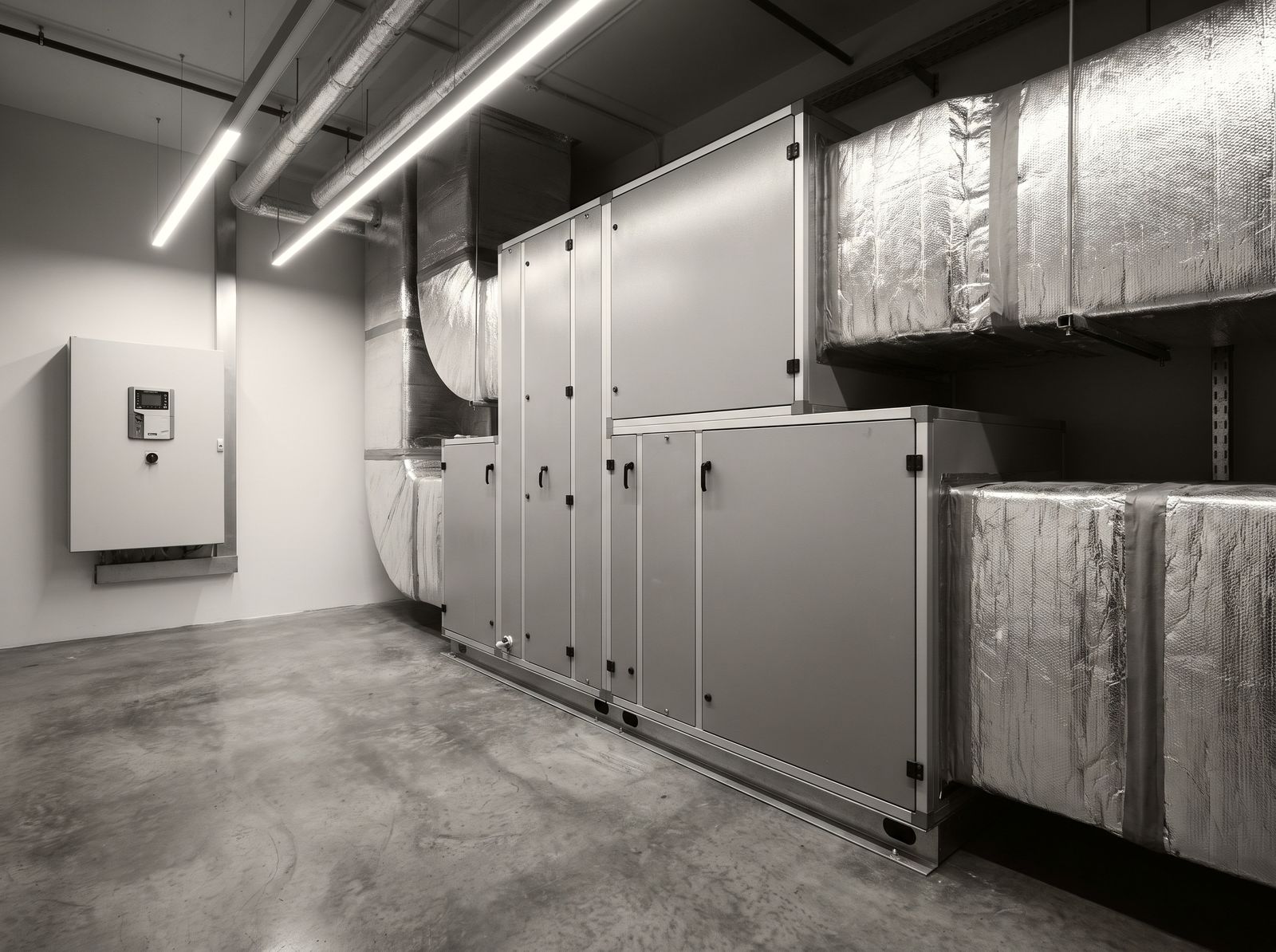

AHU / HVAC · Heater공조기의 급기·환기 팬을 정압 또는 실내 온도 기준으로 제어하고, 건물 자동제어(BMS)와 통신으로 묶는 인버터 제어반입니다. 공조기 전기 히터 제어(SCR·접촉기)를 같은 반에 구성한 히터제어 복합제어반으로도 제작·시공합니다.

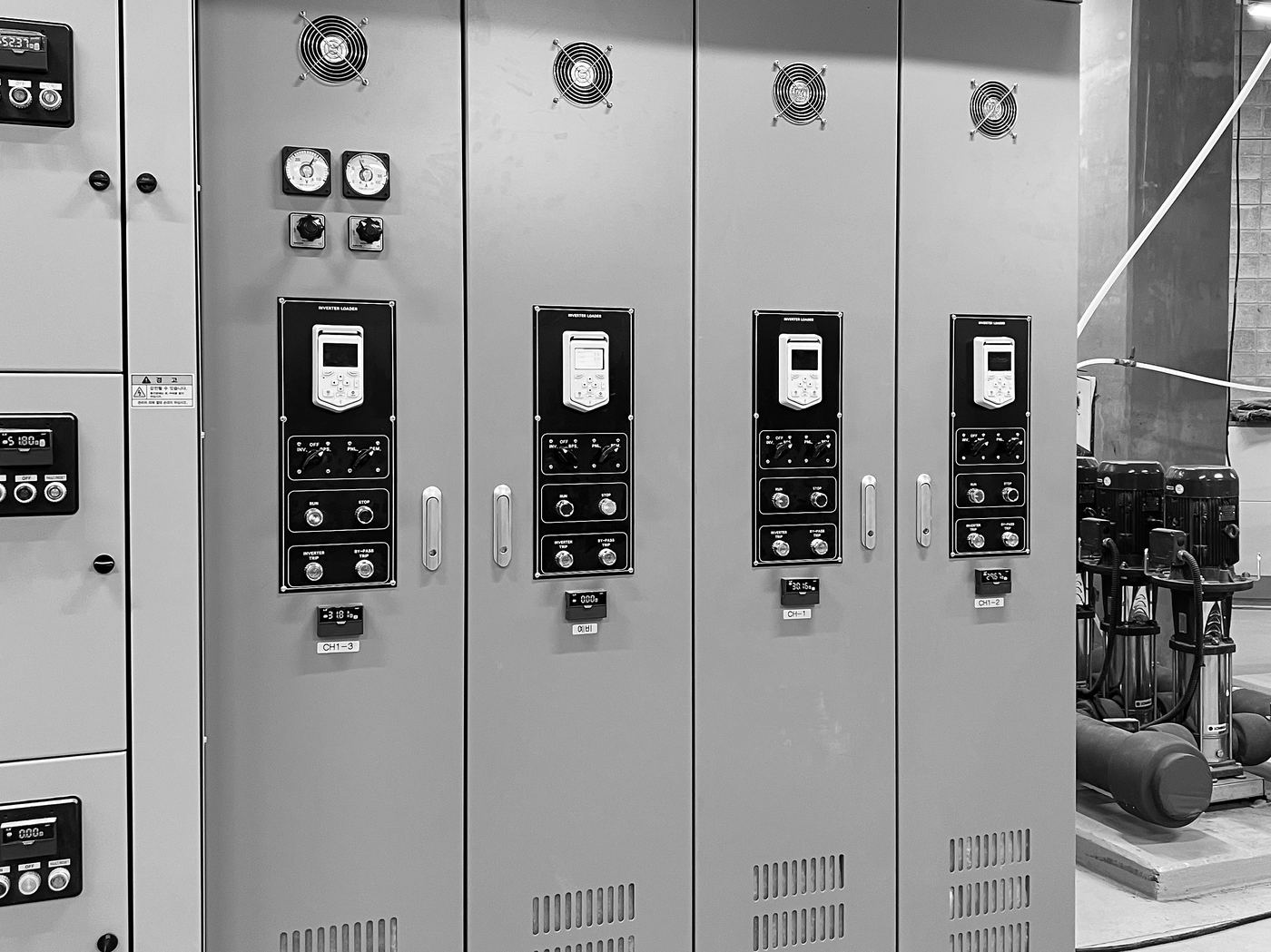

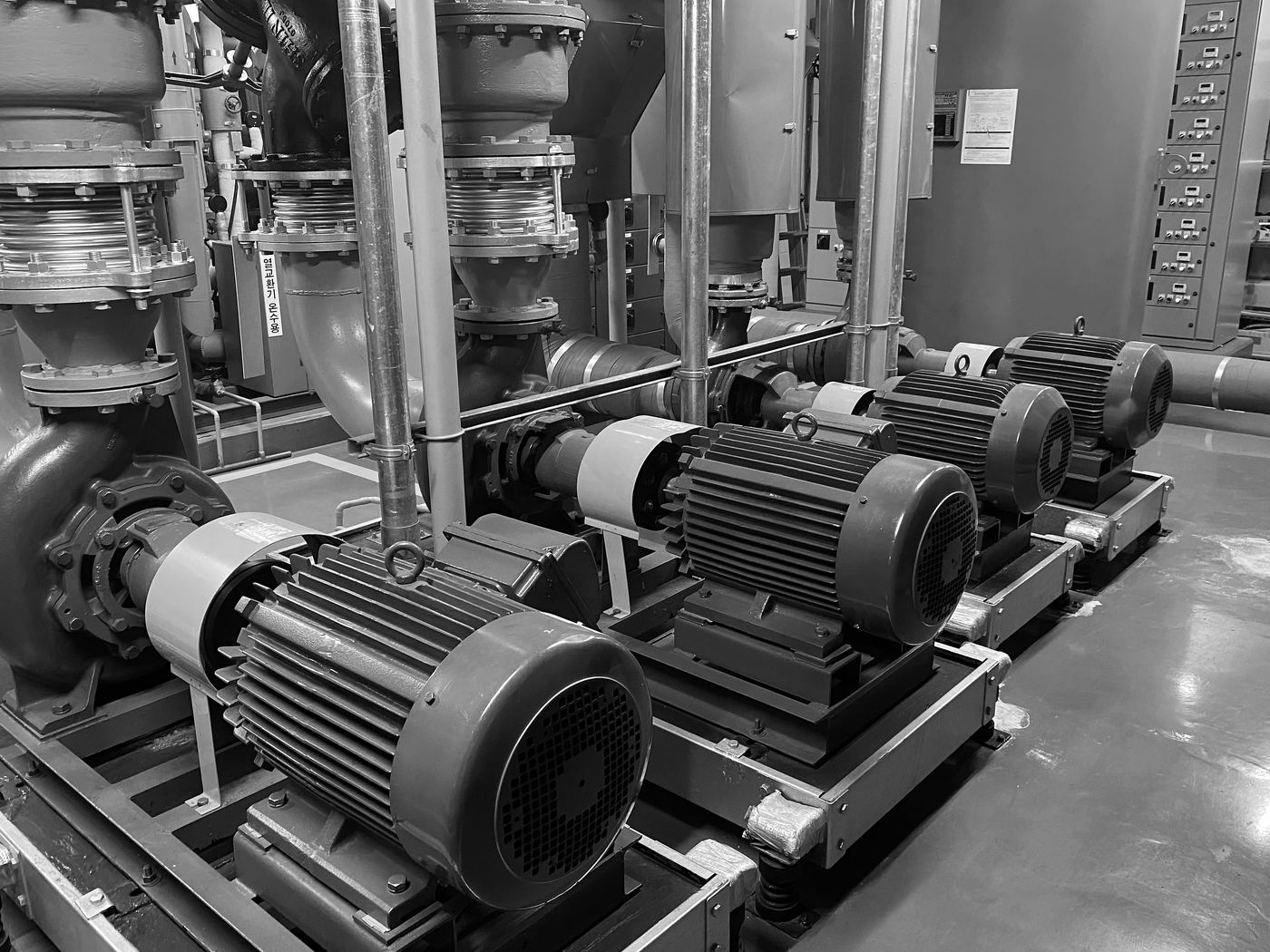

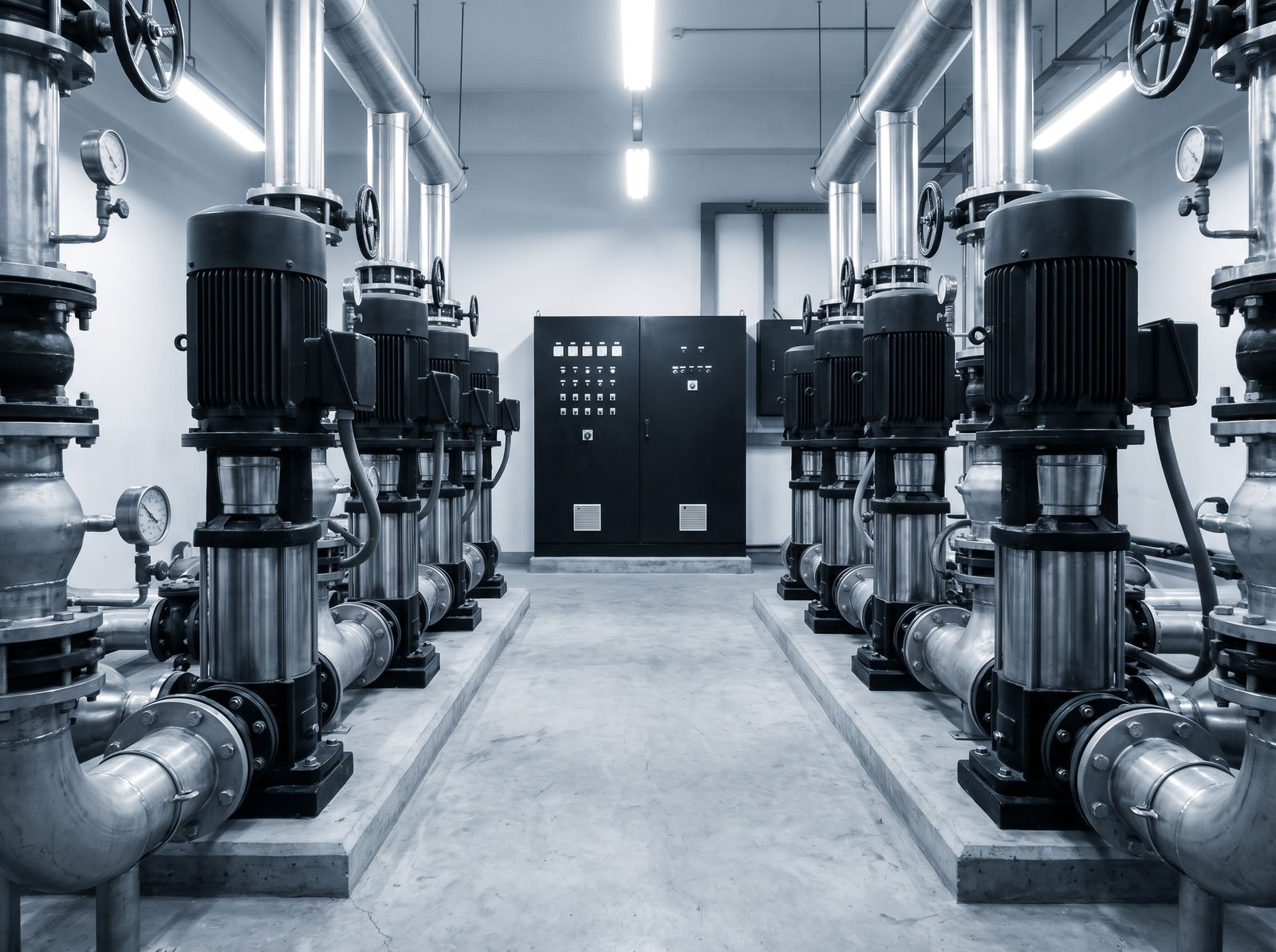

Pump냉온수·브라인·급수 펌프를 차압 또는 유량 기준으로 운전하는 인버터 제어반입니다. 여러 대의 펌프를 교번·병렬 제어해 운전 시간을 균등하게 나누고, 저부하 시에는 슬립 모드로 정지합니다.

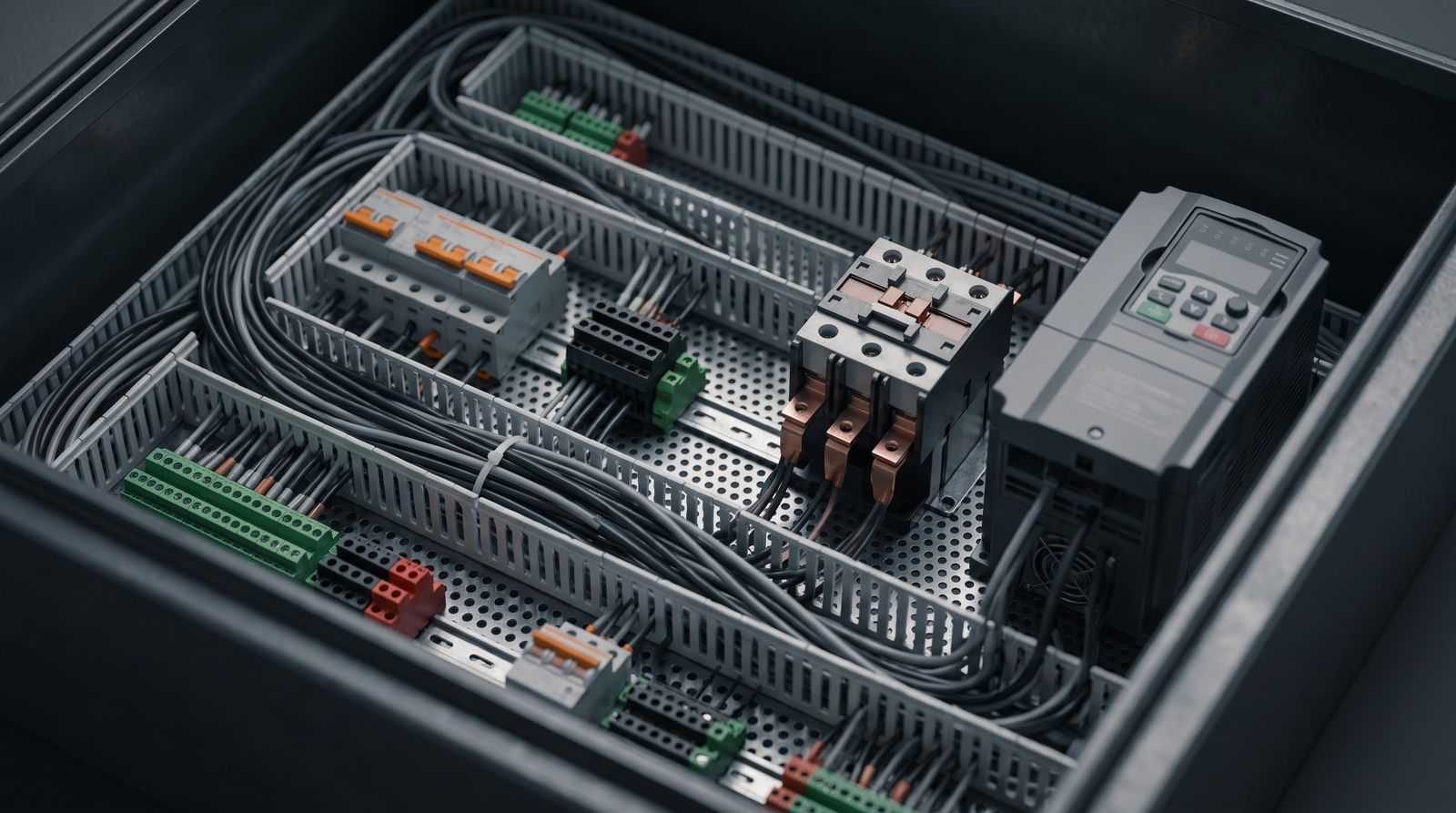

Fan / Blower터널 환기, 주차장 배기, 산업용 송풍기를 풍량 수요에 맞춰 제어하는 인버터 제어반입니다. 댐퍼와 연동해 기존 댐퍼 제어반을 인버터 방식으로 개조하는 사업에 최적화된 시리즈입니다.

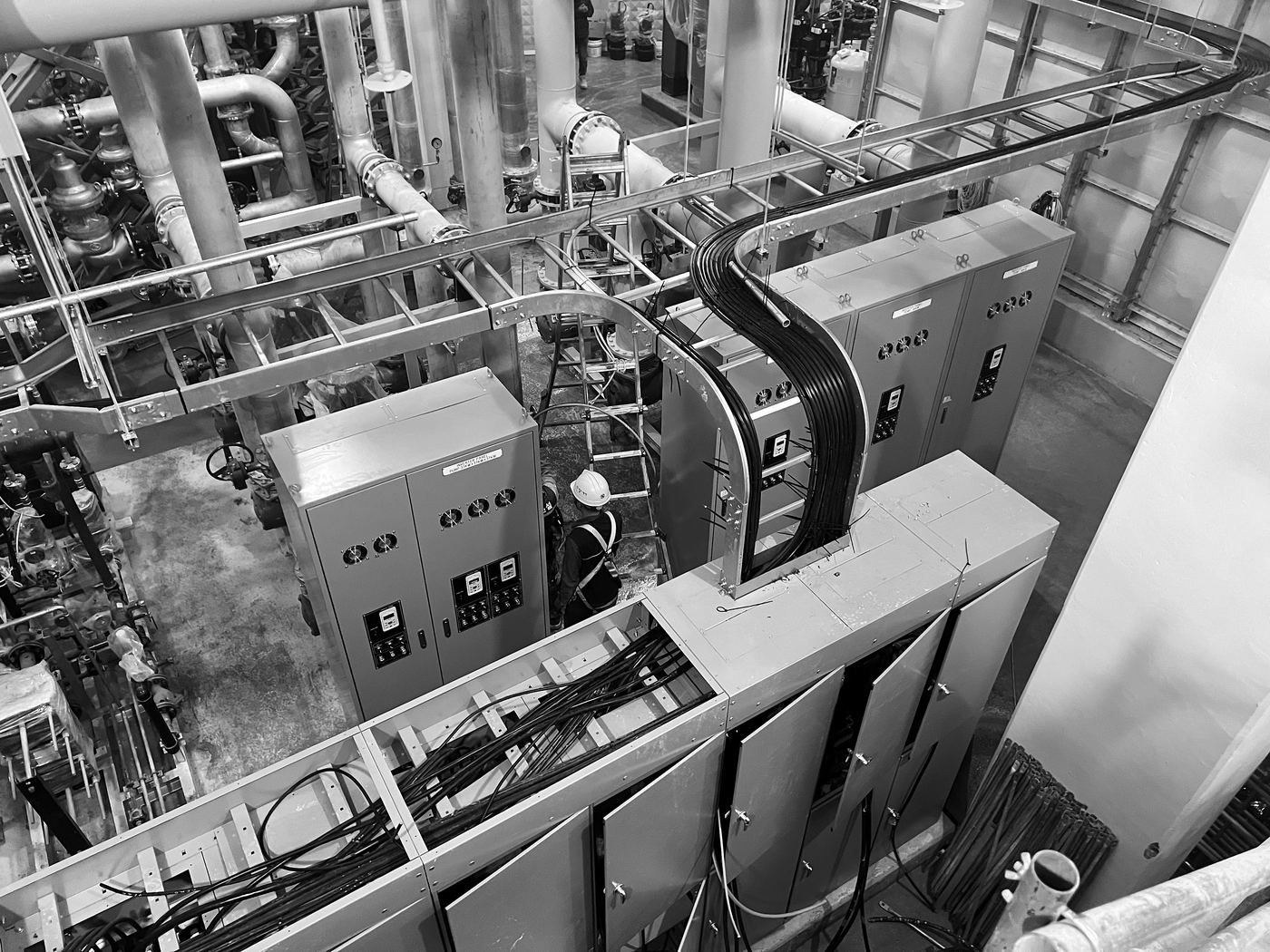

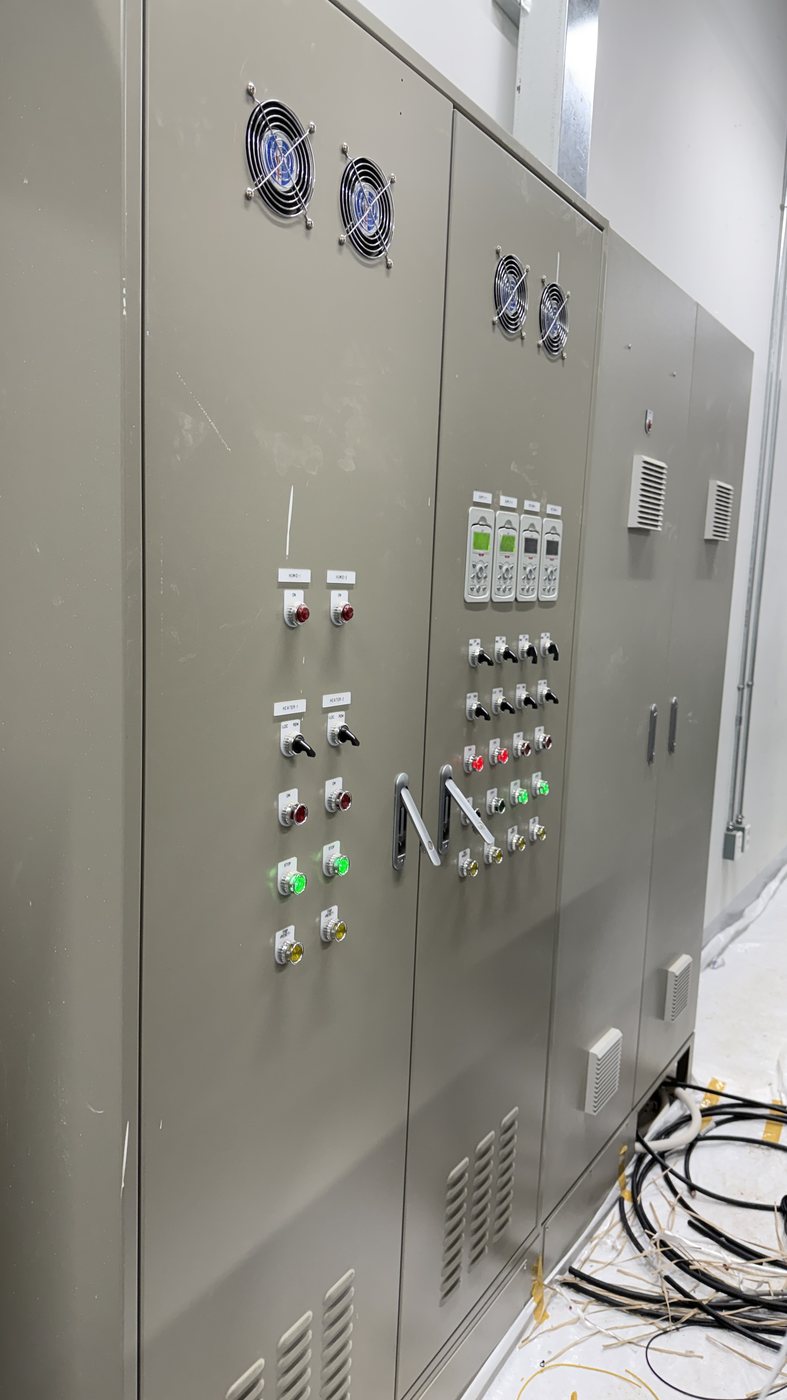

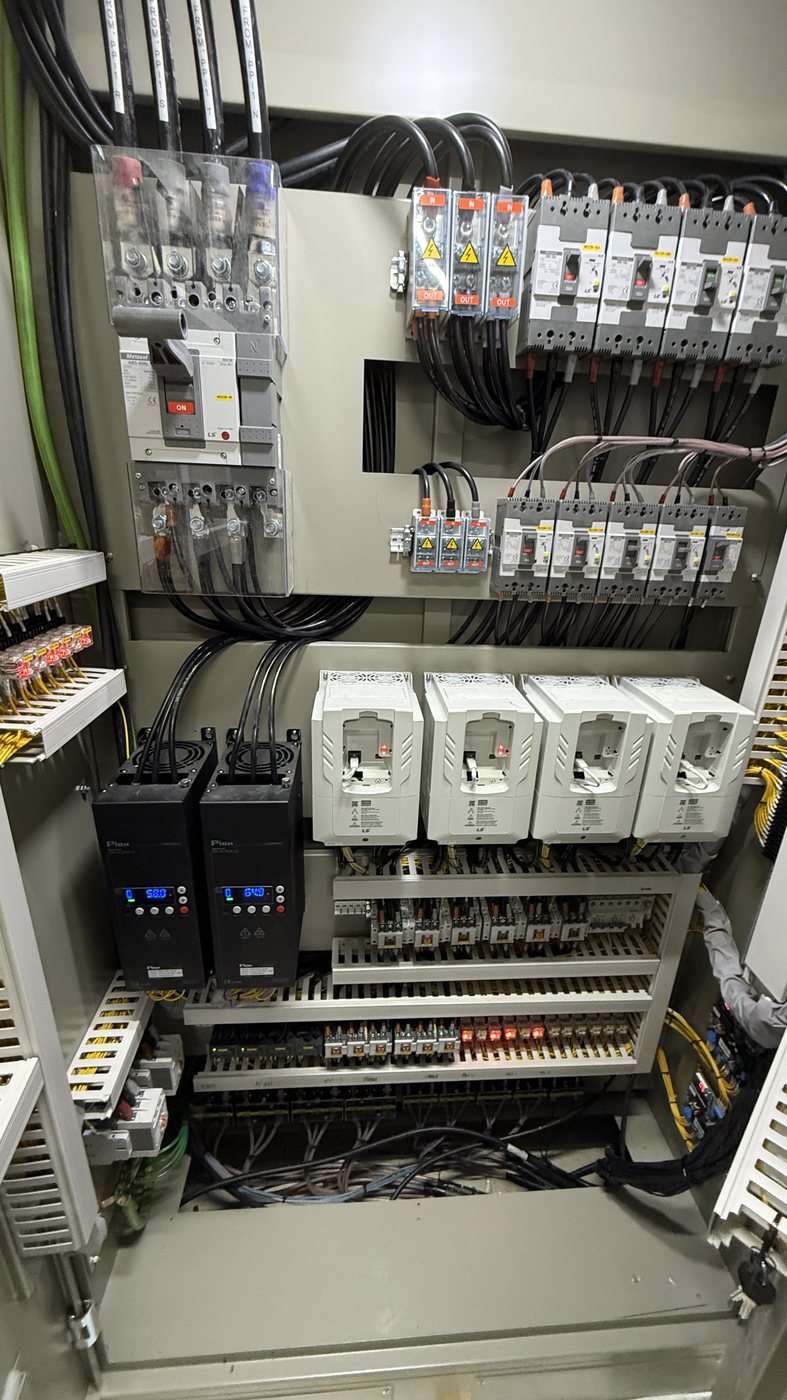

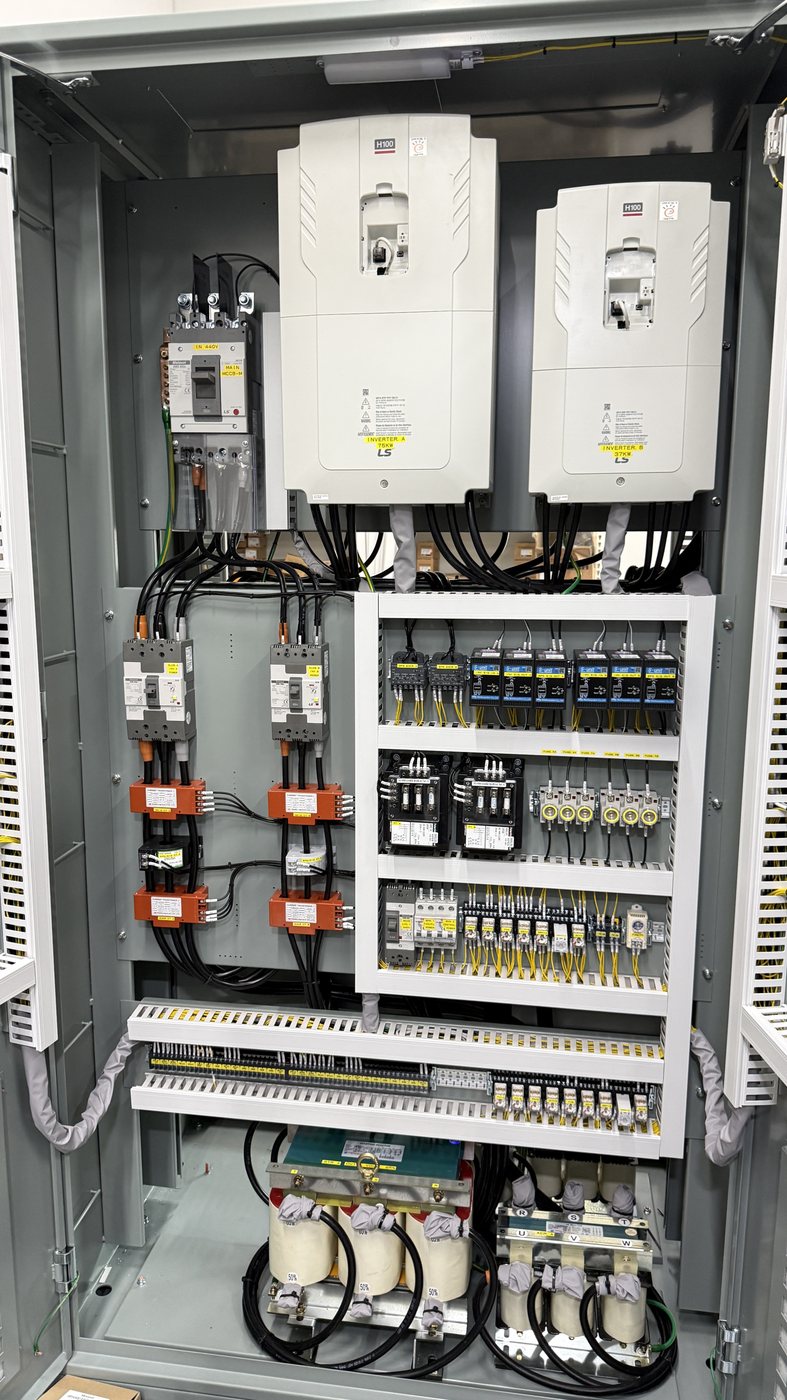

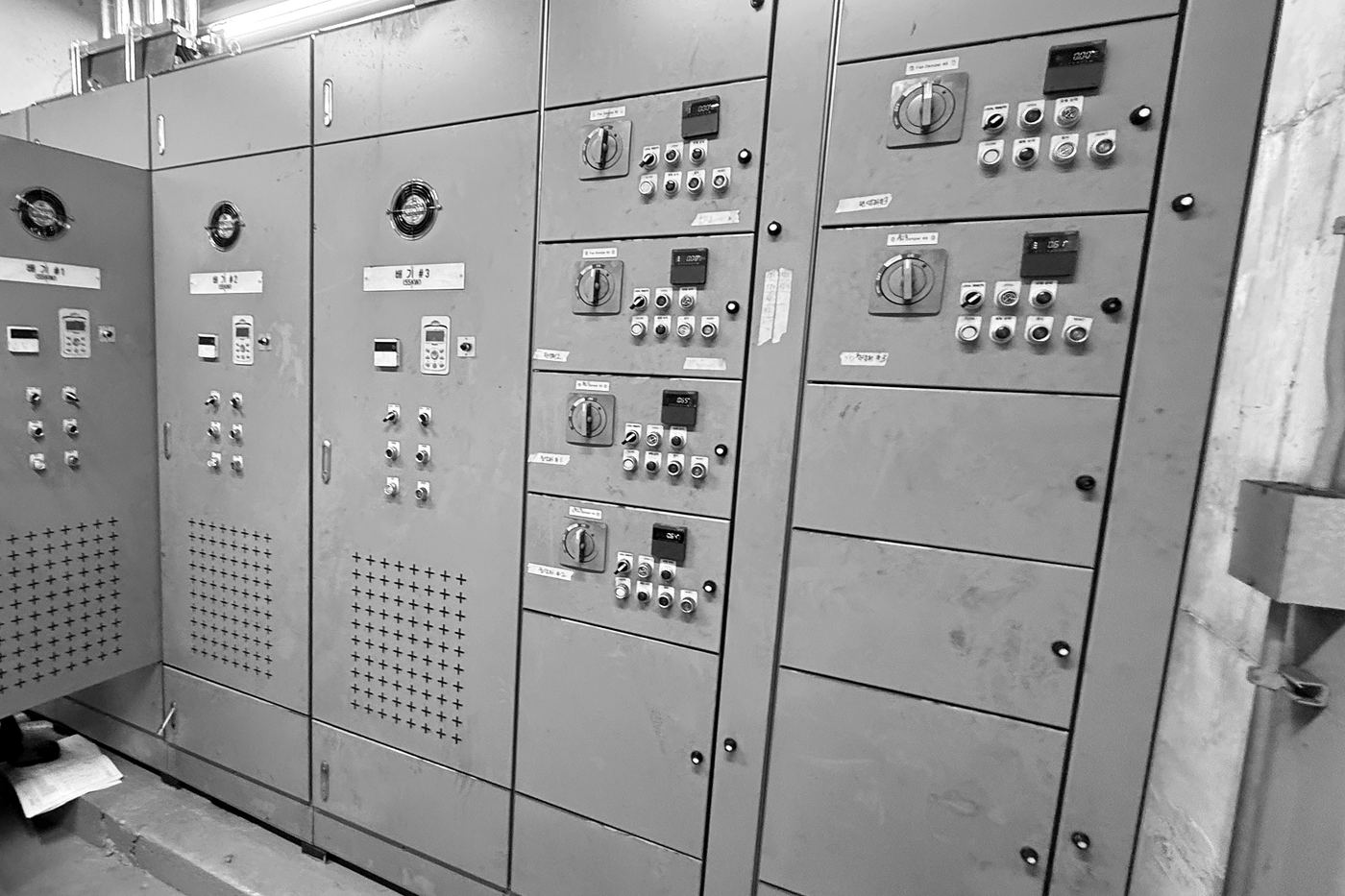

시공 사진 · Installed Work

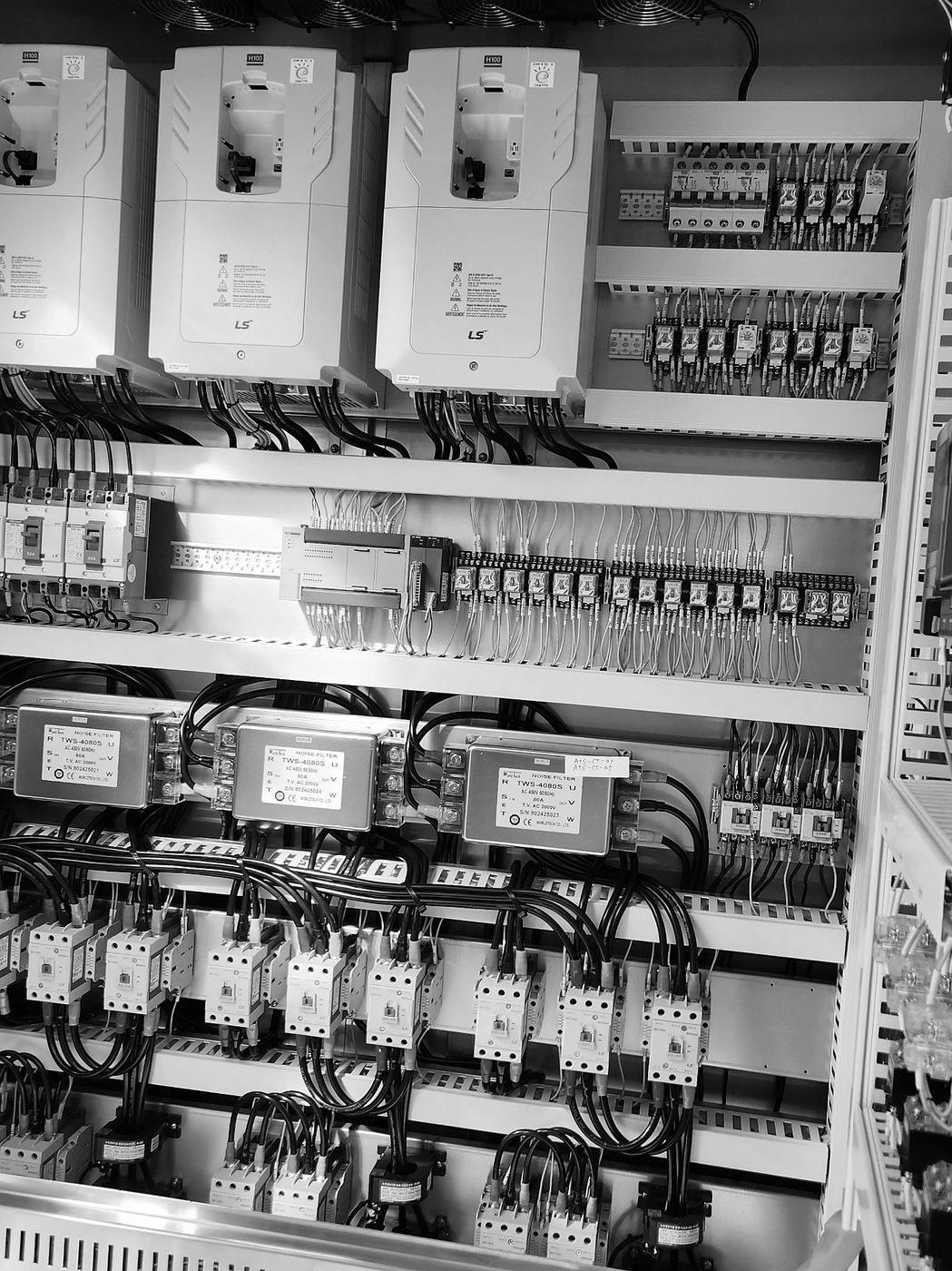

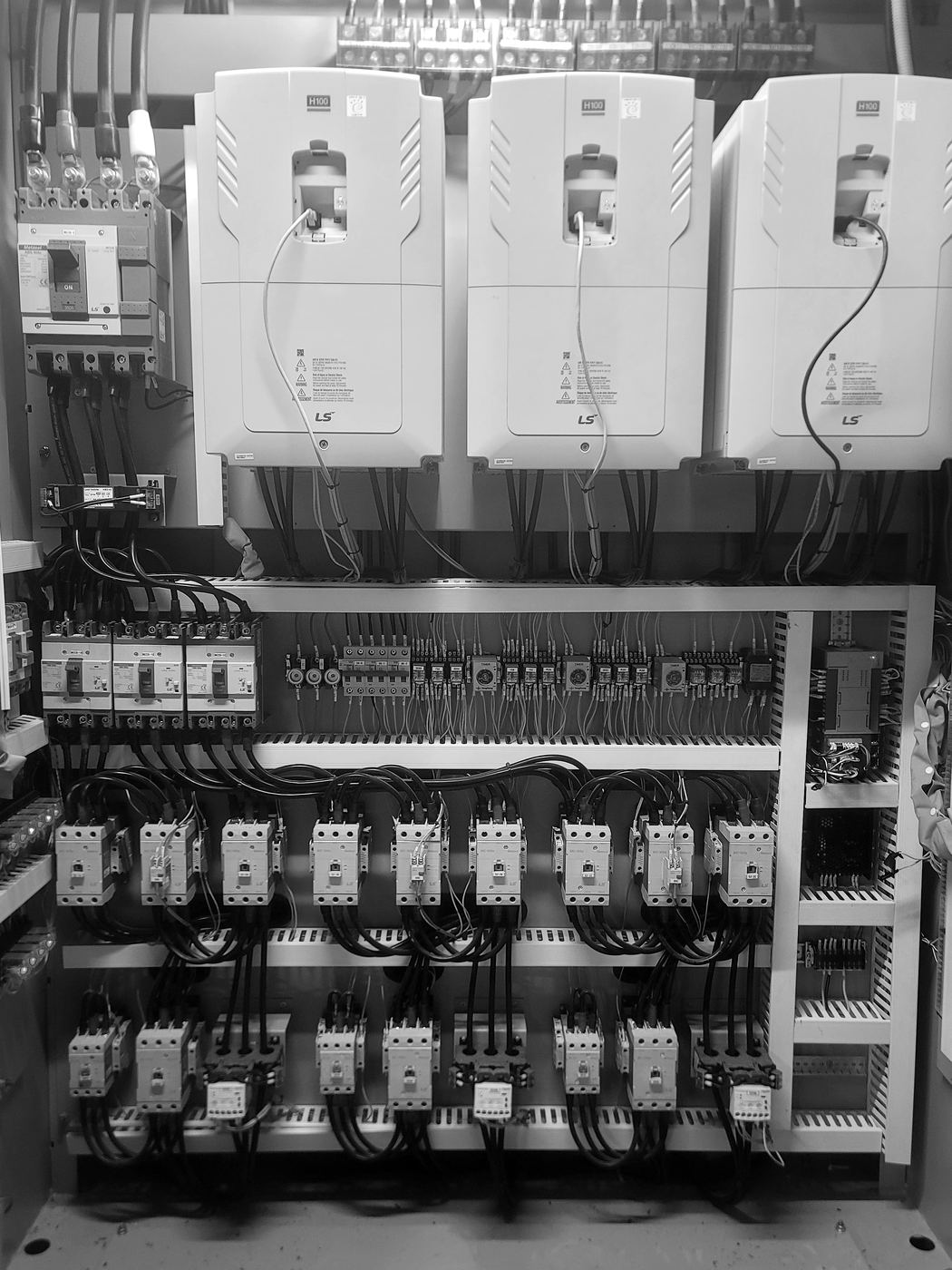

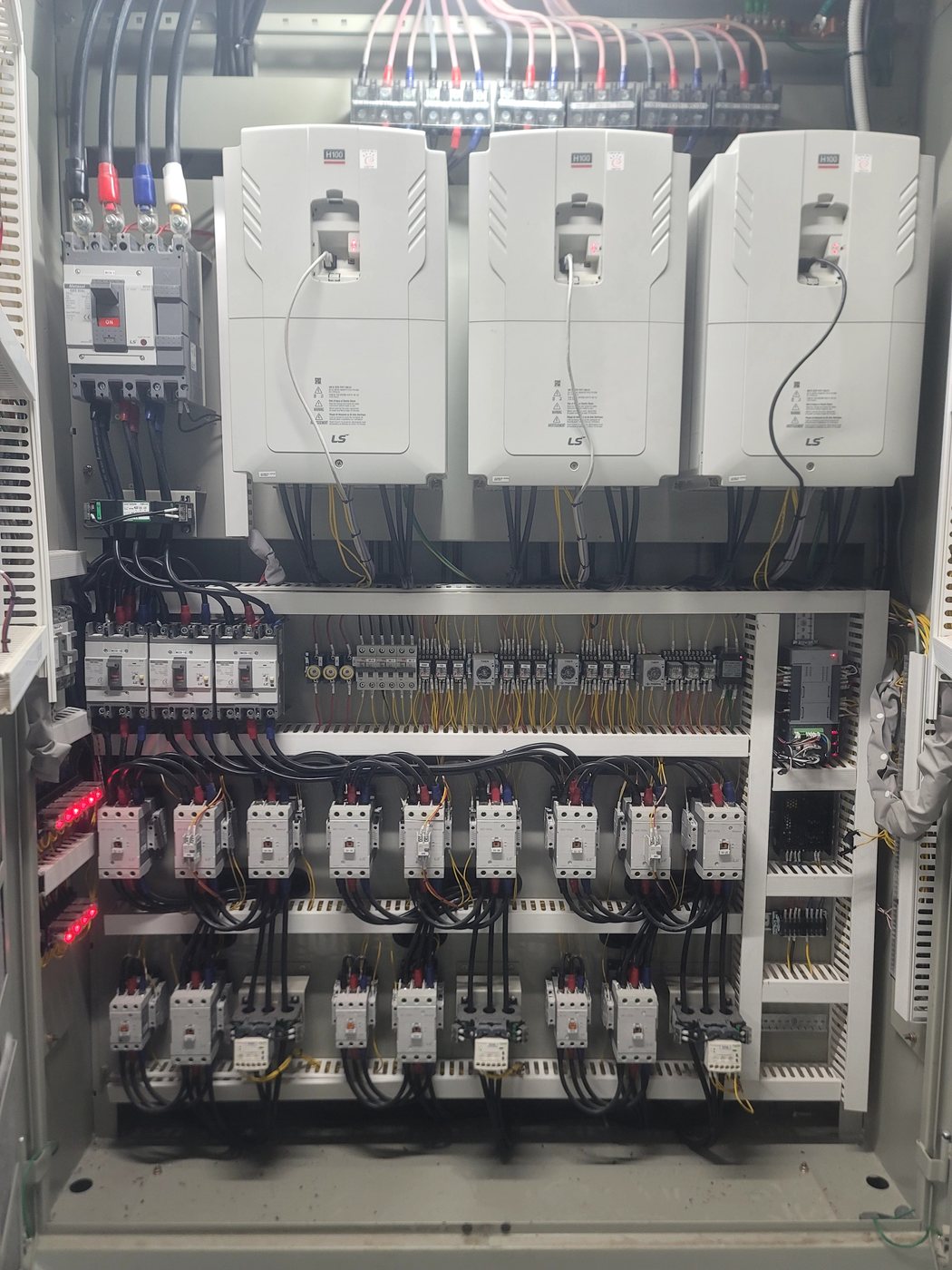

오닉스가 설계·제작·설치한 인버터 제어반과 그 제어반이 다스리는 설비들입니다. 배선의 정돈과 외함의 마감이 곧 유지보수의 시간이 됩니다.

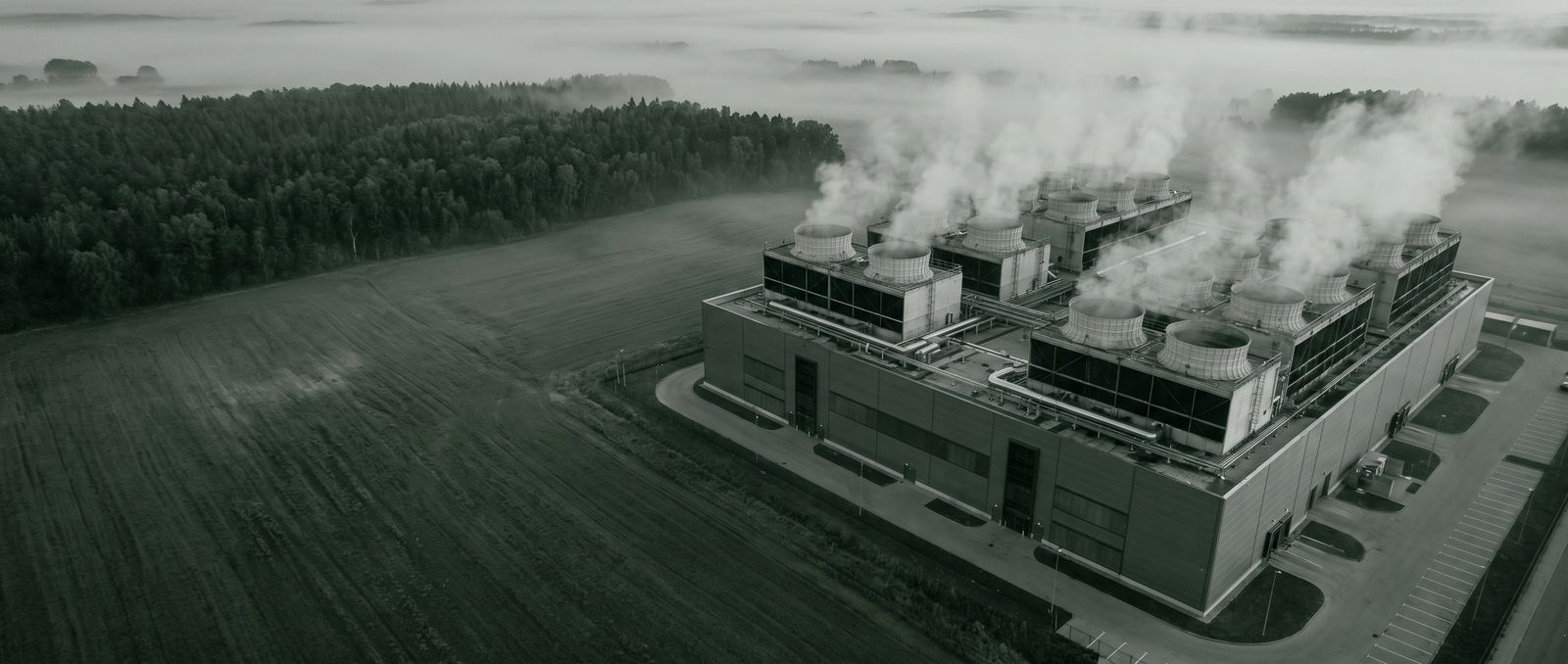

Data Center Cooling
수도권과 부산의 데이터센터 네 곳에 납품한 냉각탑 인버터 제어반은 운전비 절감 시스템으로 설계되었습니다. 24시간 가동되는 냉각 설비에서 1%의 회전수는 연중 수천 kWh가 됩니다.
오닉스를 선택하는 이유 · Six Reasons
빌딩·병원·대형마트·철도·제조공장·발전소·데이터센터. 부하의 성격이 다른 현장을 10년 이상 다뤄 온 경험이 인버터 용량 선정과 파라미터에 그대로 반영됩니다.
설계 › 제작 › 설치 › 동력 공사 › 시운전 › 유지보수. 한 회사가 전 과정을 수행하기 때문에 문제가 생겼을 때 서로를 가리키는 일이 없습니다.
7개 제조사의 인버터를 취급합니다. 현장 조건과 고객 표준에 맞는 플랫폼을 고르고, 그 이유를 선정 도서에 적습니다.
설비는 멈추면 비용이 됩니다. 긴급 출동 체계로 가동 중단 시간을 최소화하고, 정기 점검으로 고장을 앞서 막습니다.
제조사 파트너 직거래, 설계·제작·시공 일괄 수행. 견적서에는 동급 사양의 총소유비용과 회수 기간을 함께 적어 드립니다. 숫자로 비교하십시오.
서울·경기·인천·대구·부산·제주. 지역에 관계없이 엔지니어가 직접 방문해 설비를 점검하고 절감 예측치를 드립니다. 점검과 제안서에 비용을 받지 않습니다.
냉각탑 · 공조기 제조사를 위한 제안 · OEM
공급처를 바꾸는 일은 검증의 시간과 책임의 재배치를 뜻합니다. 오닉스는 그 부담을 요구하지 않습니다.
지금 쓰시는 인버터 브랜드는 그대로 두십시오. 오닉스는 그 브랜드를 중심으로 인버터 제어반의 설계·제작·시운전만 맡습니다. 귀사의 표준 도면과 결선 규격을 따르고, 출하 전 통전 시험을 거쳐 납품합니다. 첫 프로젝트 한 대부터 시작해 비교해 보시고, 그 다음을 결정하십시오.
Field Engineering · Onyx
LS·ABB·Danfoss·Schneider·Yaskawa·Mitsubishi·Hyundai. 귀사가 검증한 플랫폼 위에 오닉스의 제어반을 얹습니다. 파라미터 세트는 귀사 표준으로 맞춥니다.
연간 물량 약정 없이 한 대의 시범 제어반으로 시작합니다. 같은 사양의 견적을 나란히 놓고 비교하실 수 있도록 총소유비용 기준으로 산출해 드립니다.
귀사의 외함 규격·색상·명판·결선도를 그대로 따릅니다. 완성 제어반은 설비에 바로 체결되는 상태로 납품되어 조립 공수를 줄입니다.
두 번째 공급처가 필요한 이유
ESCO Partnership
오닉스엔지니어링은 ESCO(에너지절약전문기업) 사업에 파트너로 참여합니다. 에너지 진단 결과를 인버터 제어반 설계로 옮기고, 제작·시공·시운전을 수행하며, 절감 성과가 유지되도록 유지보수를 맡습니다. 냉각탑·공조기·펌프·송풍기 등 동력 설비 부문의 절감 사업을 ESCO 사업자, 에너지 진단 기관, 건물주와 함께 진행합니다.
토탈 솔루션 · Life-cycle Service
설계에서 유지보수까지 담당이 바뀌지 않습니다. 계약 전에 절감 예측치를 먼저 드리고, 시운전으로 확인합니다.
현장 조사, 부하 분석, 인버터 최적 용량 선정, 도면 작성. 절감 예측치를 먼저 제시합니다.

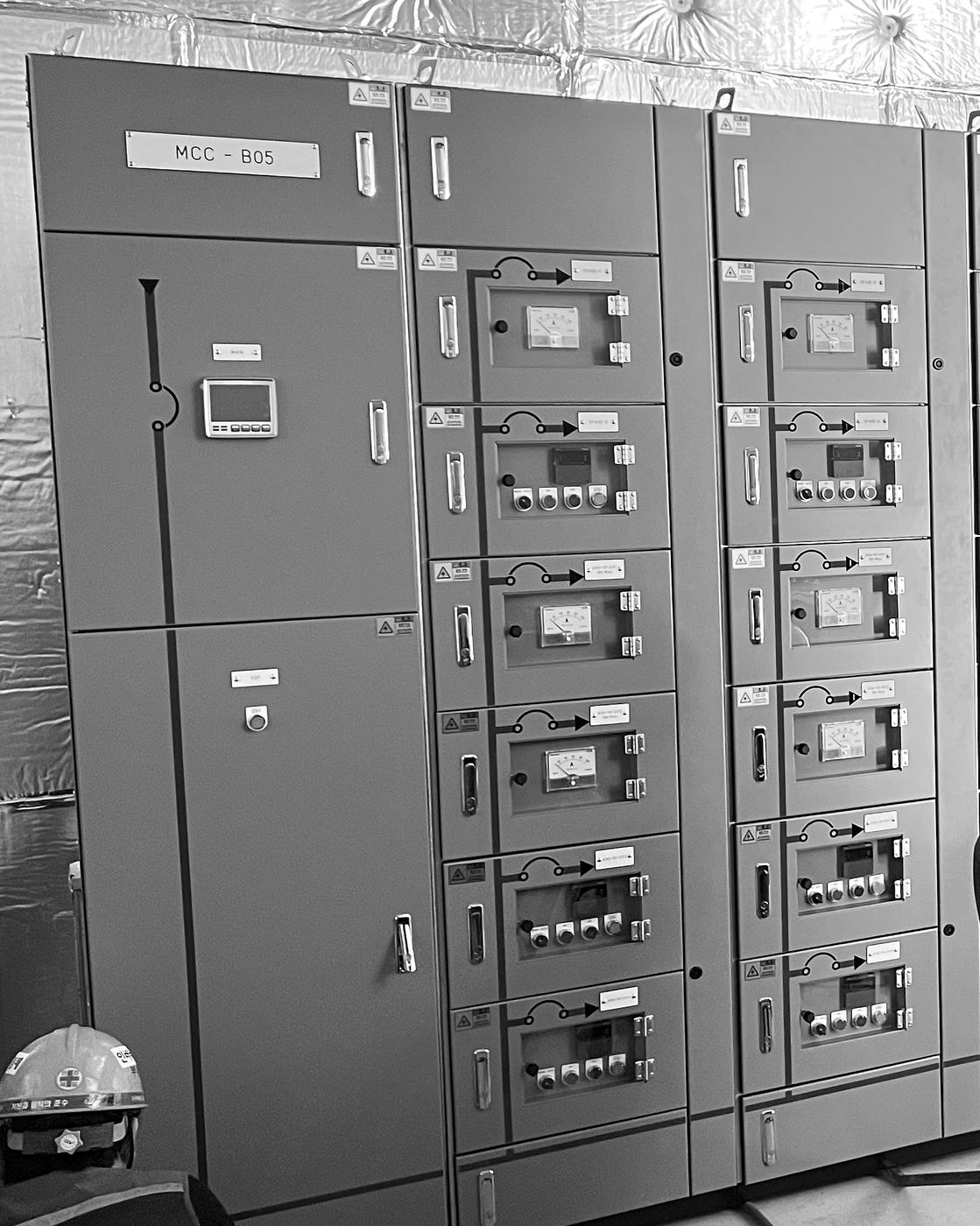

인버터 제어반·동력제어반(MCC)·복합제어반 맞춤 제작. 출하 전 통전 시험.
기존 설비와의 연계, 배선 공사, 안전 점검. 운영 일정에 맞춘 단절 시공.
파라미터 설정, 성능 테스트, 운전 교육.
정기 점검, 긴급 대응, 예방 정비, 성능 최적화. 전국 24시간.

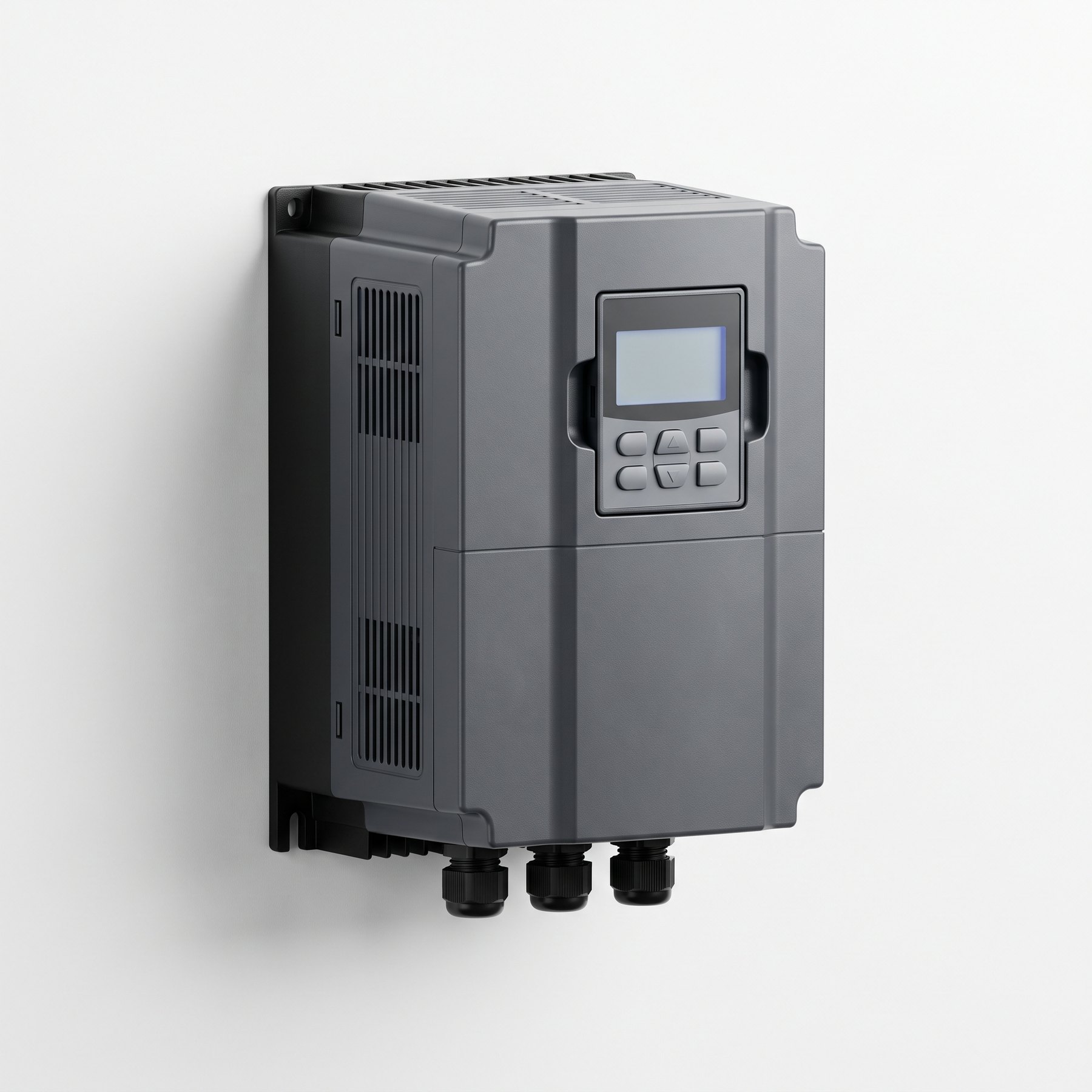

Fig. 02 — HVAC Variable Frequency Drive
인버터 제어반의 심장은 인버터입니다. 오닉스는 7개 제조사의 HVAC 전용 인버터를 취급하며, 현장 조건에 맞는 플랫폼을 선정해 외함·보호회로·통신·제어 로직을 설계합니다.
인버터 제어반 공통 사양
취급 인버터 플랫폼
| 제조사 | 대표 HVAC 시리즈 | 용량 범위 | 보호등급 | 통신 | 과부하 내량 |
|---|---|---|---|---|---|
| LS ELECTRIC | H100 (HVAC 전용) · iS7 · S100 | 0.75 – 500 kW | IP20 · IP54 옵션 | Modbus RTU · BACnet MS/TP · LonWorks | 110 % / 60 s (HVAC) · 150 % / 60 s (iS7) |
| ABB | ACH580 · ACS580 | 0.75 – 500 kW | IP21 · IP55 | BACnet MS/TP · Modbus RTU · N2 · FLN | 110 % / 60 s |
| DANFOSS | VLT HVAC Drive FC 102 | 1.1 – 1,400 kW | IP20 · IP21 · IP55 · IP66 | BACnet · Modbus · LonWorks · Metasys N2 | 110 % / 60 s |
| SCHNEIDER | Altivar 212 · ATV 630 | 0.75 – 800 kW | IP21 · IP55 | Modbus · BACnet · Ethernet/IP 옵션 | 110 % / 60 s |
| YASKAWA | HV600 · GA500 | 0.75 – 500 kW | IP20 · UL Type 1/12 | BACnet MS/TP · Modbus RTU | 110 % / 60 s |
| MITSUBISHI | FR-F800 · FR-E800 | 0.75 – 630 kW | IP20 · IP55 옵션 | Modbus RTU · BACnet MS/TP · CC-Link | 120 % / 60 s |
| HYUNDAI | N700E · N5000 | 0.4 – 400 kW | IP20 | Modbus RTU · 옵션 카드 | 120 % / 60 s |
※ 대표 모델 기준의 요약 사양이며, 제조사·형번·전압 등급에 따라 상이합니다. 최종 사양은 현장 부하 분석 후 선정 도서에서 확정합니다. 표기된 제조사 외 인버터도 취급 가능합니다.
적용 가능 시설
모터 구동 설비가 있는 모든 건축물과 산업 현장이 대상이며, 전국 어디든 방문 진단합니다.
자주 묻는 질문
가능합니다. 단종된 구형 인버터는 같은 용량·같은 결선의 현행 호환 모델로 교체합니다. 기존 제어반 외함과 배선은 그대로 두고 인버터와 필요한 부품만 바꾸며, 운전 파라미터는 새 인버터로 옮겨 드립니다. 대부분 당일 교체가 끝나고, 7개 제조사 중 기존 브랜드를 유지하거나 더 구하기 쉬운 브랜드로 바꿀 수도 있습니다.
냉각탑·펌프·공조기 기준 대부분 6개월에서 2년 사이입니다. 제안서에 절감 예측치와 회수 기간을 숫자로 적어 드립니다. 위의 절감액 계산기로 대략의 값을 먼저 보실 수 있습니다.
네. LS Electric·ABB·Danfoss·Schneider·Yaskawa·Mitsubishi·Hyundai 7개 제조사를 취급하며, 고객 표준이나 기존 설비와의 호환을 우선합니다. 지정이 없으면 현장 조건에 맞는 플랫폼을 선정하고 그 이유를 선정 도서에 기록합니다.
됩니다. 기구축 제어반의 진단, 인버터 교체, 파라미터 최적화, 정기 점검을 수행합니다. 초고층 오피스의 종합유지관리 계약도 타사가 구축한 제어반을 인수해 운영하며 연간 14 GWh를 절감한 사례입니다.
네. 오닉스 문의의 대부분은 건물 시설관리팀에서 옵니다. 냉각탑·공조기·펌프의 전기요금이 부담되거나, 오래된 인버터의 고장이 잦거나, 댐퍼·밸브로 운전 중인 설비가 있다면 전화 주십시오. 무료 방문 점검 후 관리단·건물주에 보고할 수 있는 절감 예측치와 회수 기간을 문서로 드립니다.
네. 공조기 팬 인버터 제어와 전기 히터 제어(SCR·접촉기 단계 제어)를 한 반에 구성한 히터제어 복합제어반을 설계·제작·시공합니다. 히터 과열 인터록과 팬 정지 시 히터 차단 로직을 기본으로 넣습니다.
네. ESCO(에너지절약전문기업) 사업의 동력 설비 부문 파트너로 참여합니다. 절감량 산정과 인버터 용량 선정부터 제어반 설계·제작·시공·시운전, 성과 보증 기간의 유지보수까지 함께 수행합니다.
한 대부터 제작합니다. 냉각탑 1대, 펌프 2대 규모의 현장도 같은 기준의 설계와 통전 시험, 시운전으로 납품합니다.
Modbus RTU를 기본으로 BACnet MS/TP·BACnet/IP·LonWorks·Ethernet 옵션을 지원합니다. 기존 BMS 포인트 리스트를 주시면 연동 사양에 반영합니다.
지금 결정해야 하는 이유
최근 수년간 산업용 전기요금 상승률. 인버터 없는 모터는 매달 그만큼을 더 잃고 있습니다.
제로에너지빌딩 인증 의무화가 민간 건축물로 확대됩니다. 동력 설비의 효율은 규제 대응이자 ESG 경영의 출발점입니다.
Begin · 문의
전화 한 통이면 됩니다. 현장 방문 상담과 에너지 절감 진단을 요청해 주십시오. 부하 분석과 절감 예측치, 회수 기간을 담은 제안서로 답하겠습니다.
전화 전에 준비하시면 빠릅니다
모르셔도 괜찮습니다. 전화 주시면 엔지니어가 함께 확인합니다. 명판 사진 한 장이면 충분합니다.
전화 한 통이면 됩니다. 영업일 1일 내 담당 엔지니어가 회신합니다.
010-7135-8901 전화 상담
